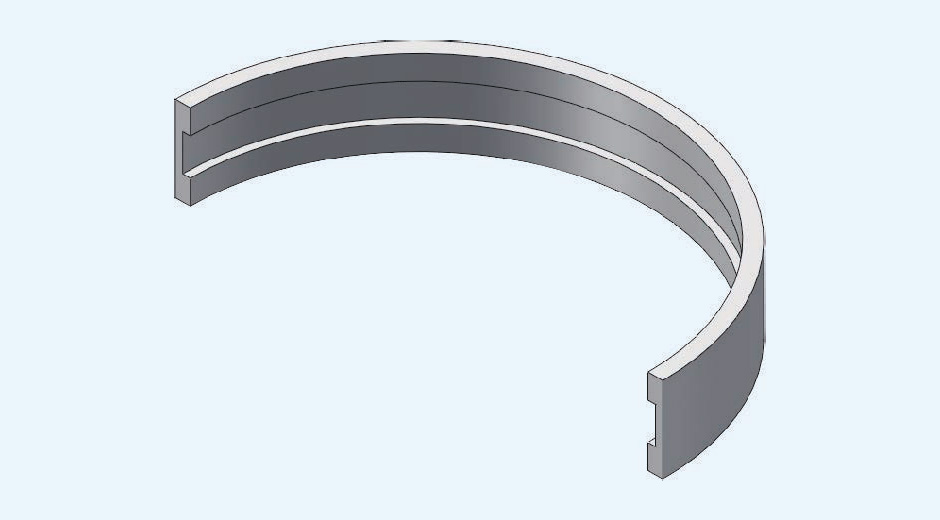

活塞用导向环GT-填充聚四氟乙烯

0.1 特点


活塞用非金属导向带,有即用型和现场切割型两种形式供选择。


0.2 材料

耐磨环为PTFE青铜复合材料。

0.3 性能

活塞杆用非金属导向元件,也适用于ISO 10766标准腔体。

金属/塑料材料配对,防止了“滞塞”和“咬死”现象;

承载能力有限(材料);

低摩擦,无粘滑现象;

适用于润滑差的干运转工作条件;

良好的减振性(径向振动);

可磨合可能的外界杂质;

导向环边角倒圆防止了在腔体沟槽的半圆角处产生边缘间隙

挤压“挤出”。

04.工况条件

线 速 度: ≤5m/s;

承载能力:≤15N/mm ,在20℃下;

                  ≤7.5N/mm ,在80℃下 ;

                  ≤5N/mm ,在120℃下;

温    度:-60℃ ~ +150℃ (200℃)。

导向带的允许承载能力是用投影面积乘以允许的比表面压力来计算,由与温度和公差有关的负荷形成的非线性接触压力分布,应考虑到允许的负荷值中。

0.5 沟槽表面质量


注:订货时须注明材质,如PTFE

0.6 安装尺寸
