活塞杆用导向环GS-酚醛夹布

0.1 特点


活塞用非金属导向元件。


0.2 材料

耐磨环为酚醛夹布。

0.3 性能

用作活塞杆的非金属导向元件,也适用于ISO 10766标准腔体。

金属/塑料材料配对,防止了“滞塞”和“咬死”现象;

高负荷承载能力,在达到脆性温度前具有弹性(不是塑性);

导向环边角倒圆防止了在腔体沟槽的半圆角处产生边缘挤压“挤出”;

简单的扣压安装(d≤300)。

04.工况条件

线速度:≤1m/s;

承载能力:≤50N/mm ,在120℃下;

最高使用温度: -60℃~ +120℃。

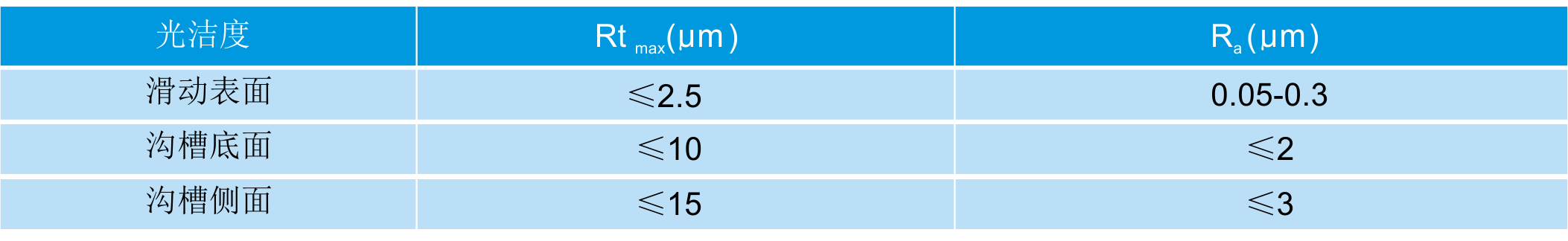

0.5 沟槽表面质量


注:订货时须注明材质,如PTFE。

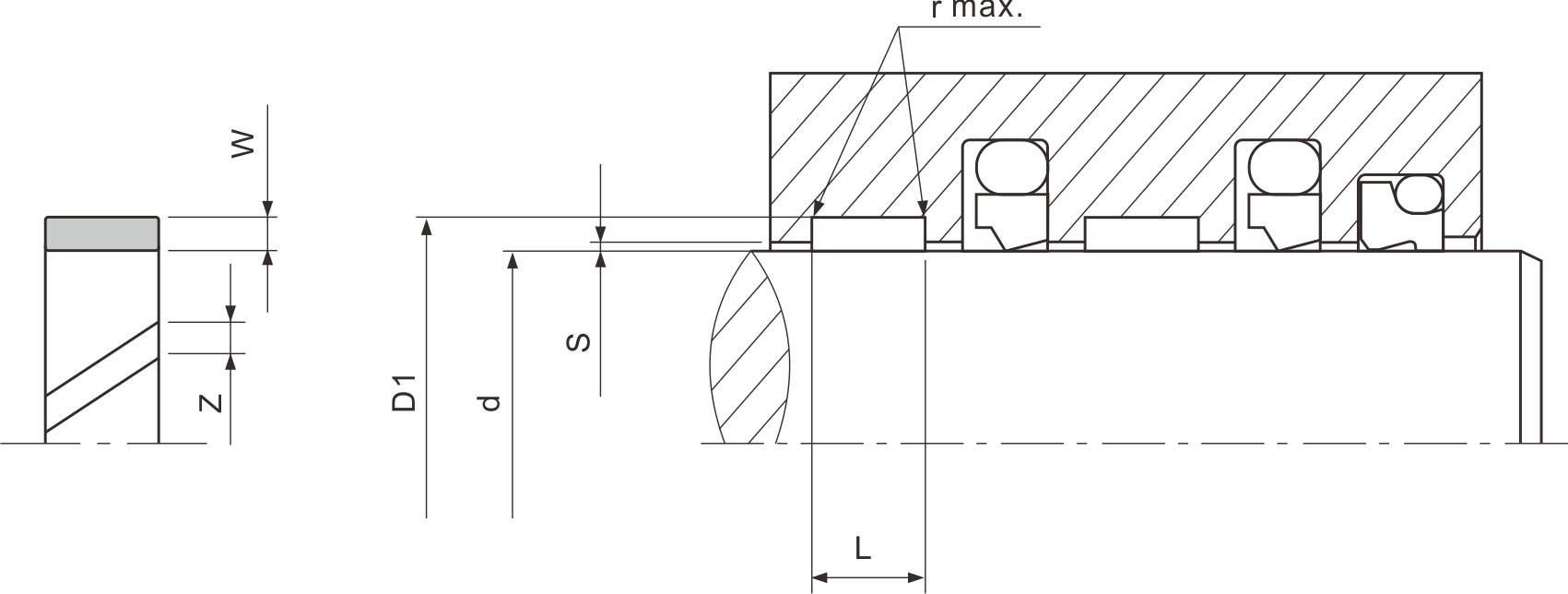

0.6 安装尺寸
