活塞用导向环GT-酚醛夹布
0.1 特点
活塞用非金属导向元件。
0.2 材料
耐磨环为酚醛夹布。
0.3 性能
用作活塞杆的非金属导向元件，也适用于ISO 10766标准腔体。
金属/塑料材料配对，防止了“滞塞”和“咬死”现象；
高负荷承载能力，在达到脆性温度前具有弹性(不是塑性)；
导向环边角倒圆防止了在腔体沟槽的半圆角处产生边缘挤压“挤出”；
简单的扣压安装(d≤300)
04.工况条件
线 速 度： ≤1m/s；
承 载 能 力： ≤50N/mm ，在120℃下；
最高使用温度： -60℃~ +120℃。
导向带的允许承载能力是用投影面积乘以允许的比表面压力来计算，由与温度和公差有关的负荷形成的非线性接触压力分布，应考虑到允许的负荷值中。
0.5 沟槽表面质量
注：订货时须注明材质，如PTFE

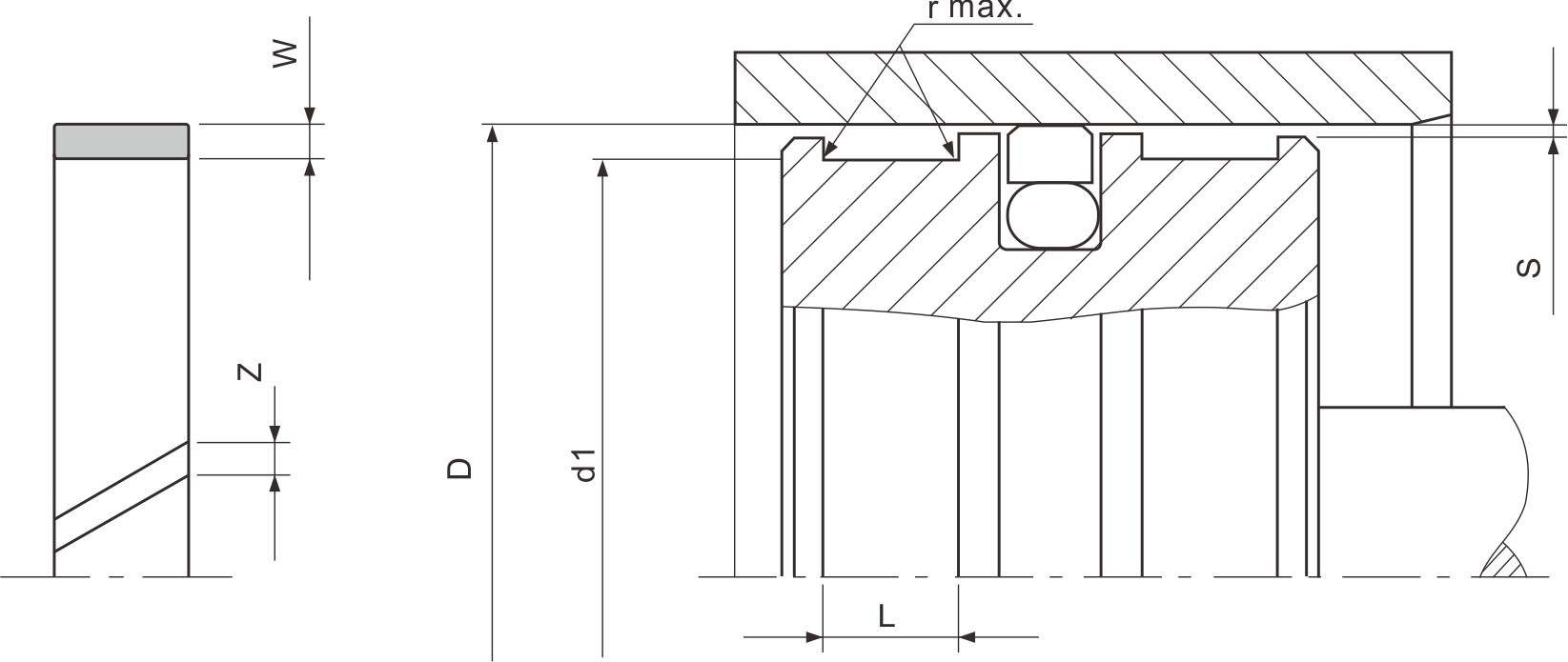

0.6 安装尺寸
